Var sker grundvattentillskottet till spillvattennätet?

kent_blogg2_527x296

I det här blogginlägget skriver Kent Alm om varför det är viktigt att genomföra distriktsvisa flödesmätningar.

Många tycker säkert att det låter väldigt jobbigt att genomföra denna typ av nattmätningar. Men vi som har varit med kan alla intyga att det är ett oerhört spännande detektivarbete. Det ger kunskaper om spillvattennätet som annars förblir okända. Detta uppväger olägenheterna med råge. Man måste dock framhålla att planeringen av mätningarna är mycket noggrann. Under de timmar som själva mätningen pågår måste allt fungera med närmast militär precision.

I princip har man följande tre metoder att arbeta med:
  1. Precisionsmätning av uppfyllnadstiden i avloppspumpstationer, medan pumparna står stilla. Om pumpstationen arbetar med nivåstyrning kan man applicera registrerande mätare och utvärdera resultatet i efterhand. Om man däremot använder varvtalsreglering hos pumparna blir man tvingad att stänga av pumpningen under tiden som uppfyllnad av volymen sker.

  2. I flera brunnar på spillvatten appliceras portabla mätöverfall. Noggrann flödesmätning i självfallsledningar är en svår uppgift. Användning av utrustning som mäter vattenhastighet och nivå i en öppen rörsektion ger inte tillräcklig noggrannhet i detta sammanhang. Mätöverfallet, som placeras i utloppet från brunnen, har ett V-format skibord (”Thomson-överfall”) där vattennivån uppströms direkt kan omsättas till flöde. Det är viktigt att det blir en ”lugnvattenyta” i brunnen uppströms skibordet, så att laminär strömning sker i själva överfallet.

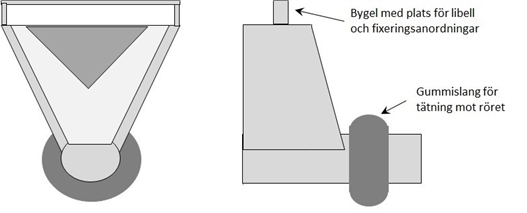

    portabelt maetoeverfall typ backoe 1972
    Portabelt mätöverfall, typ Backö 1972

  3. Okulär uppskattning av flödet från stickledningar och serviser uppströms skibordet eller pumpstationen. Man lyfter alltså på locket hos alla uppströms brunnar och försöker uppskatta flödet. I minnet har man då hela tiden att summeringen av dessa uppskattningar ska stämma överens med flödet i själva mätpunkten.
Precisionsmätning av uppfyllnadstiden i avloppspumpstationer, medan pumparna står stilla. Om pumpstationen arbetar med nivåstyrning kan man applicera registrerande mätare och utvärdera resultatet i efterhand. Om man däremot använder varvtalsreglering hos pumparna blir man tvingad att stänga av pumpningen under tiden som uppfyllnad av den kända volymen sker.

Flödesmätningen vid avloppsreningsverket ger självfallet inget besked om vilka delar av ledningsnätet som bidrar med grundvattentillskott. För att få grepp om detta är det nödvändigt att genomföra distriktsvisa flödesmätningar. Bäst uppfattning får man om man mäter flödet under ”småtimmarna” på natten, då den normala tillrinningen av spillvatten är som allra lägst. Mätningen ska dessutom genomföras under torrvädersdygn under den årstid då grundvattennivåerna ligger högt, det vill säga normalt under april och maj månader.

Fortsätt följa bloggen - fler tips inför nattmätningar och hur resultaten bör användas kommer framöver!


foerberedelser infoer nattmaetning. backoe 1972

Förberedelser inför nattmätning. Backö 1972

/Kent Alm




2019-08-29
